- 商品名稱: 鴻源 3*6 輕觸開關貼片 4.3
- 商品編號: 1TS002B 4.3
- 材質: 底座(材質:PPA/PA66/LCP)、端子(材質:黃銅-Ag)、彈片(材質:SUS301-Ag),按鈕 (材質:LCP/PA66)、蓋板(材質:SUS304)
- 適用范圍: 門禁設備按鍵、數顯卡尺按鍵、車載音響設備、路由器復位鍵
1、核心零件彈片為自制,全部零部件均為廠內自制,都是全自動化生產,全過程控制;
2、產品的力度、手感可以根據客戶要求隨時可以進行調整;
3、因所有部件都為自制,品質跟交期可以有保障,價格方面也具有一定優勢;
4、每顆產品均全檢. 全檢內容含產品外觀,操作力,手感及導通功能;
5、采用自動機組裝成品, 在品質穩定性及產能爬坡方面有明顯優勢。
6、我司可主推耐高溫260℃產品(底座材料:PPA&按鈕材料:LCP)。
項目 | 內容 | 內容 | 內容 |
訂貨產品號 | 1TS002B | 1TS002B | 1TS002B |
型號 | 1TS002B | 1TS002B | 1TS002B |
類型 | 1TS002 | 1TS002 | 1TS002 |
外觀尺寸 (LxW) (mm) | 6.0mm×3.5mm | 6.0mm×3.5mm | 6.0mm×3.5mm |
外觀尺寸 (H) (mm) | 4.3±0.1mm | 4.3±0.1mm | 4.3±0.1mm |
離安裝面高度 (mm) | 4.3±0.1mm | 4.3±0.1mm | 4.3±0.1mm |
操作方法 | 正壓型 | 正壓型 | 正壓型 |
焊接對應 | 回流焊 | 回流焊 | 回流焊 |
實裝型 | 表面安裝 | 表面安裝 | 表面安裝 |
額定 | DC 12V/50mA | DC 12V/50mA | DC 12V/50mA |
接觸電阻 (mΩ以下) | 100mΩ max. | 100mΩ max. | 100mΩ max. |
絕緣電阻 (MΩ以上 at 100V DC) | DC100V 60S 100MΩ min. | DC100V 60S 100MΩ min. | DC100V 60S 100MΩ min. |
耐電壓 | AC250V(50~60HZ) 60S min. | AC250V(50~60HZ) 60S min. | AC250V(50~60HZ) 60S min. |
振動 | 10ms 以下 (ON, OFF) | 10ms 以下 (ON, OFF) | 10ms 以下 (ON, OFF) |
操縱力矩 | 130gf | 180gf | 250gf |
行程種類 | 短行程 | 短行程 | 短行程 |
行程 (mm) | 0.25±0.1mm | 0.25±0.1mm | 0.25±0.1mm |
使用壽命 | 5萬次 | 5萬次 | 3萬次 |
使用溫度范圍 | –40℃~+90℃ | –40℃~+90℃ | –40℃~+90℃ |
保存溫度范圍 | –40℃~+90℃ | –40℃~+90℃ | –40℃~+90℃ |
包裝形式 | 模壓帶包裝 (盤卷包裝)/袋裝 | 模壓帶包裝 (盤卷包裝)/袋裝 | 模壓帶包裝 (盤卷包裝)/袋裝 |
最小包裝數量 | 2000PCS/盤 | 2000PCS/盤 | 2000PCS/盤 |
2000PCS/袋 | 2000PCS/袋 | 2000PCS/袋 | |
包裝箱容量 |

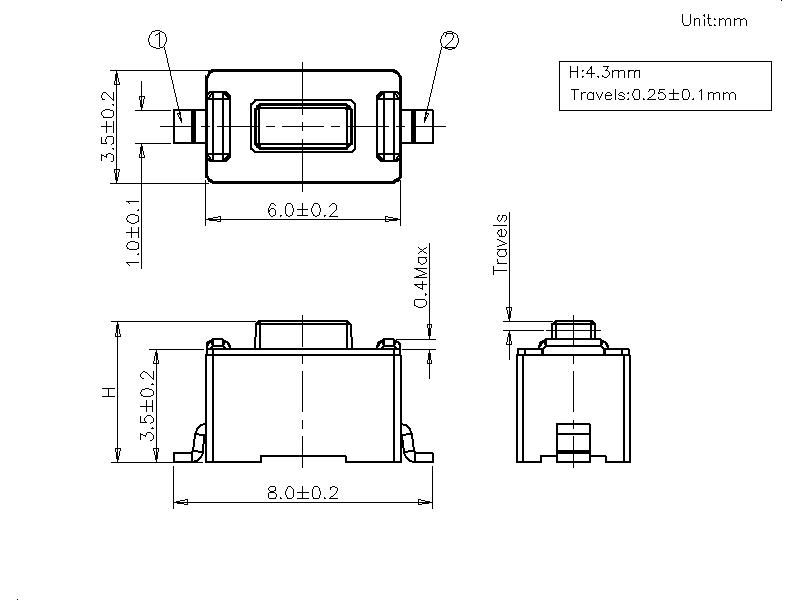

產品圖:

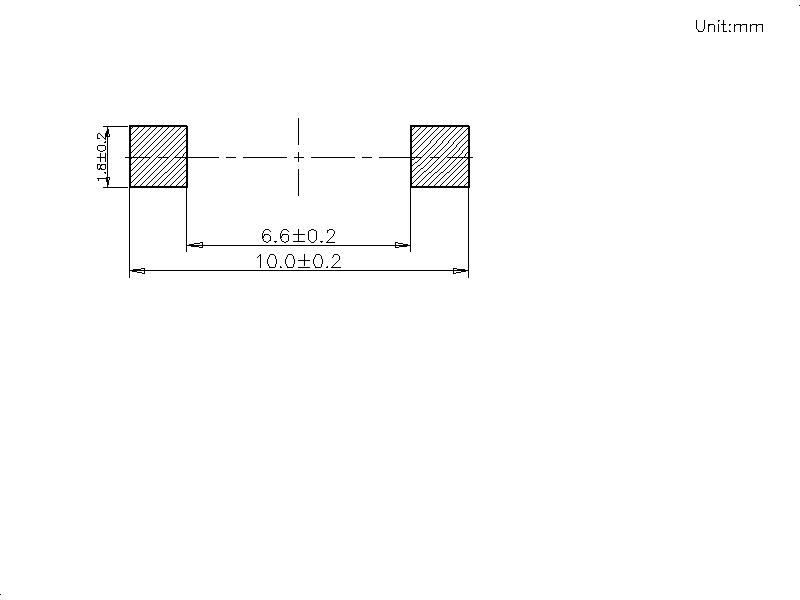

焊接圖:
電路圖:
關鍵詞: 鴻源 3*6 輕觸開關、按鈕開關、手機開關
