- 商品名稱: 3026無點防水開關
- 商品編號: 1TS016B
- 材質: 底座(材質:PPA/PA66/LCP)、端子(材質:黃銅-Ag)、彈片(材質:SUS301-Ag),按鈕 (材質:LCP/PA66)、蓋板(材質:SUS304)
- 適用范圍: 手機及外圍設備、數碼相機、行車記錄儀、激光感應光纖放大器、相機、可穿戴設備響
1、激光工藝焊接封裝,產品牢固美觀,無涂膠流延。
2、通過接點熔接密封結構實現了開關的高可靠性(IP67同等級別的防塵、防水性能)
3、核心零件彈片為自制,全部零件均為廠內自制,全自動化生產,全過程控制,實現了兼具小型化和使用30萬次的長壽命

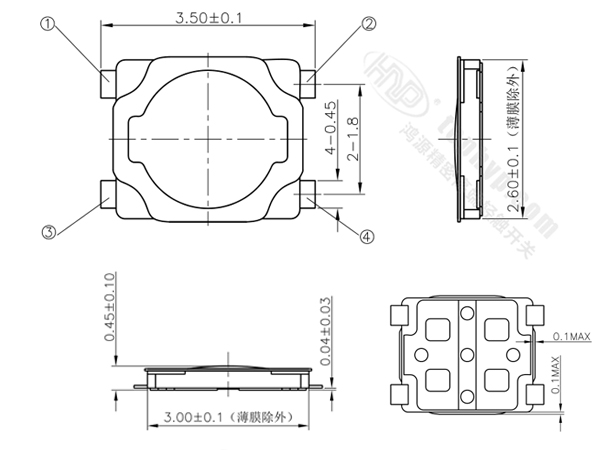

4、產品外形尺寸3.0mm×2.6mmx0.45mm,符合業界超薄超小型特色,同時具有l(wèi)aser特點 。
5.力度、壽命可定制
6.無禁焊區域,領先國際同行
參考競品信息:
1、ALPS 3.0×2.6mm小型、附帶凸起的型(表面貼裝) SKSW系列
2、松下3.0mm x 2.6mm形SMD(EVPA/EVPB/EVP0)
項目 | 內容 | 內容 |
訂貨產品號 | 1TS016B | 1TS016B |
型號 | 1TS016B | 1TS016B |
類型 | 1TS016 | 1TS016 |
外觀尺寸 (LxW) (mm) | 3.0mm×2.6mm | 3.0mm×2.6mm |
外觀尺寸 (H) (mm) | 0.45±0.1mm | 0.45±0.1mm |
離安裝面高度 (mm) | 0.45±0.1mm | 0.45±0.1mm |
操作方法 | 正壓型 | 正壓型 |
焊接對應 | 回流焊 | 回流焊 |
實裝型 | 表面安裝 | 表面安裝 |
額定 | DC 12V/50mA | DC 12V/50mA |
接觸電阻 (mΩ以下) | 500mΩ max. | 500mΩ max. |
絕緣電阻 (MΩ以上 at 100V DC) | DC100V 60S 100MΩ min. | DC100V 60S 100MΩ min. |
耐電壓 | AC250V(50~60HZ) 60S min. | AC250V(50~60HZ) 60S min. |
振動 | 10ms 以下 (ON, OFF) | 10ms 以下 (ON, OFF) |
操縱力矩 | 160gf | 240gf |
行程種類 | 短行程 | 短行程 |
行程 (mm) | 0.13±0.05mm | 0.13±0.05mm |
使用壽命 | 30萬次 | 10萬次 |
保護構造 | IP67 | IP67 |
使用溫度范圍 | –40℃~+90℃ | –40℃~+90℃ |
保存溫度范圍 | –40℃~+90℃ | –40℃~+90℃ |
包裝形式 | 模壓帶包裝 (盤卷包裝) | 模壓帶包裝 (盤卷包裝) |
最小包裝數量 | 8000PCS/盤 |
8000PCS/盤 |
