你好，歡迎來到深圳市鴻源精密器材有限公司網站！

您現在的位置：首頁 >> 產品中心 >> 2×4 輕觸開關 >> 鴻源 2*4 輕觸開關帶支架
  • 商品名稱： 鴻源 2*4 輕觸開關帶支架
  • 商品編號： 1TS003A
  • 材質： 按鈕及底座為L(zhǎng)CP(耐高溫)，蓋板及底座端子為黃銅Ag，彈片為SUS301
  • 適用范圍： 手機及外圍設備、數碼相機、行車記錄儀、激光感應光纖放大器、相機、可穿戴設備響
  • 瀏覽次數： 2349

1、2*4系列開關外形尺寸: 4.6mm×1.82mmx3.5mm.


2、屬于超小型開關,常用在手機,平板等消費電子類側面,


3、控制電源,音量等.市場需求極大,


4、我司對應彈片每月交貨量常達2億支.


5、依外形主要分兩類： 1TS003A帶支架（全包）、 1TS003B帶柱（半包）



參考競品信息：

1、松下

2、ALPS







2*4 輕觸開關帶支架PDF下載

項目 內容 內容 內容
訂貨產品號 1TS003A 1TS003A 1TS003A
型號 1TS003A 1TS003A 1TS003A
類型 1TS003 1TS003 1TS003
外觀尺寸 (LxW) (mm) 4.6mm×1.82mm 4.6mm×1.82mm 4.6mm×1.82mm
外觀尺寸 (H) (mm) 3.5±0.1mm 3.5±0.1mm 3.5±0.1mm
離安裝面高度 (mm) 3.5±0.1mm 3.5±0.1mm 3.5±0.1mm
操作方法 側壓型 側壓型 側壓型
焊接對應 回流焊 回流焊 回流焊
實裝型 表面安裝 表面安裝 表面安裝
額定 DC 12V/50mA DC 12V/50mA DC 12V/50mA
接觸電阻 (mΩ以下) 100mΩ max. 100mΩ max. 100mΩ max.
絕緣電阻 (MΩ以上 at 100V DC) DC100V 60S  100mΩ min. DC100V 60S  100mΩ min. DC100V 60S  100mΩ min.
耐電壓 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振動 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操縱力矩 160gf 180gf 250gf
行程種類 短行程 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm 0.20±0.1mm
使用壽命 10萬次 5萬次 1.5萬次
使用溫度范圍 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
保存溫度范圍 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
包裝形式 模壓帶包裝 (盤卷包裝)/袋裝 模壓帶包裝 (盤卷包裝)/袋裝 模壓帶包裝 (盤卷包裝)/袋裝
最小包裝數量 3000PCS/盤 3000PCS/盤 3000PCS/盤
2000PCS/袋 2000PCS/袋 2000PCS/袋
包裝箱容量

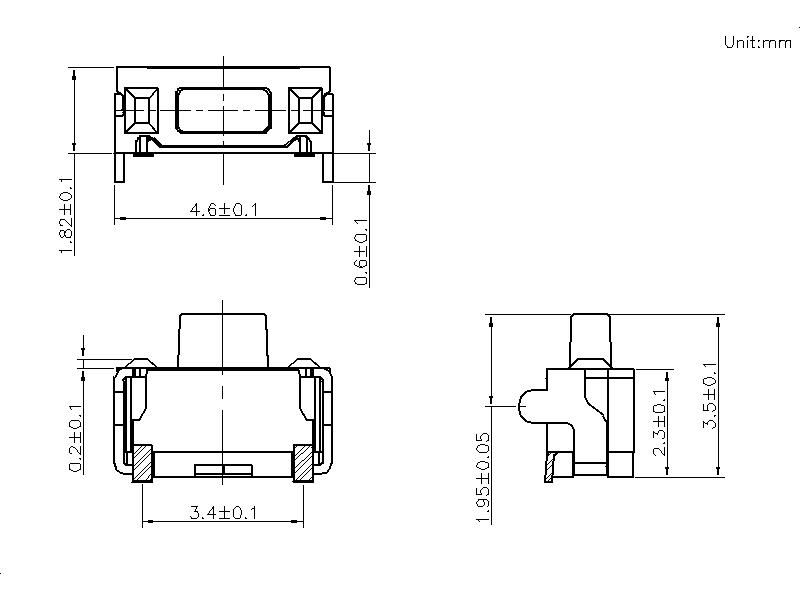

圖紙：

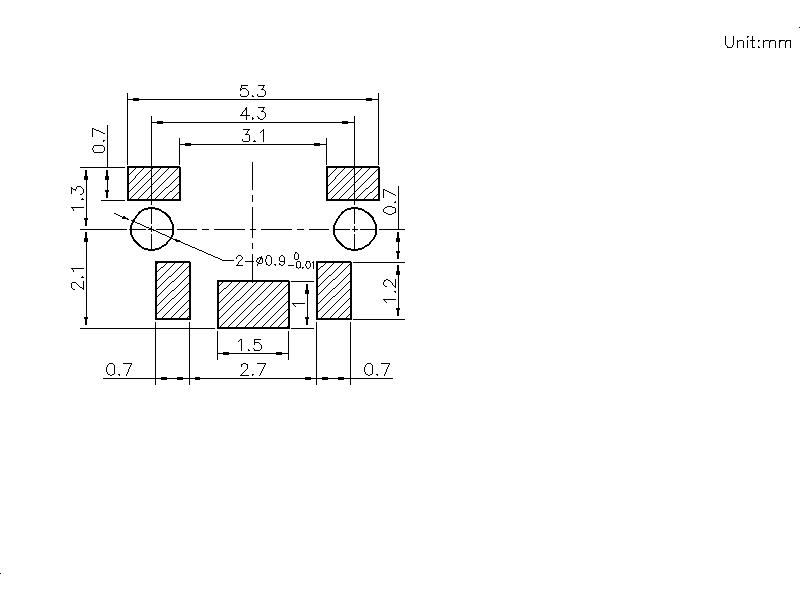

焊接圖：



電路圖：
