您現在的位置：首頁 >> 產品中心 >> 激光封裝防水開關 >> 3020防水手機輕觸開關
  • 商品名稱： 3020防水手機輕觸開關
  • 商品編號： 1TS015B
  • 材質： 按鈕/底座:LCP(耐高溫260℃)、蓋板:SUS304、彈片:SUS301Ag、底座端子:黃銅Ag
  • 適用范圍： 手機及外圍設備、數碼相機、行車記錄儀、激光感應光纖放大器、相機、可穿戴設備響



1、激光工藝焊接封裝，產品牢固美觀，無涂膠流延。



2、通過接點熔接密封結構實現了開關的高可靠性(IP67同等級別的防塵、防水性能)



3、核心零件彈片為自制，全部零件均為廠內自制，全自動化生產，全過程控制，實現了兼具小型化和使用30萬次的長壽命



4、產品外形尺寸3.0mm×2.0mmx0.45mm，符合業界超薄超小型特色，同時具有l(wèi)aser特點 。



5.力度(120gf-330gf)、壽命可定制



6.無禁焊區域，領先國際同行





參考競品信息：


1、ALPS 3.0×2.0mm小型、附帶凸起的型（表面貼裝） SKSW系列


2、松下 3.0*2.0mm系列SMD(EVPBL)









3X2輕觸開關PDF下載

項目 內容 內容 內容 內容
訂貨產品號 1TS015B 1TS015B 1TS015B 1TS015B
型號 1TS015B 1TS015B 1TS015B 1TS015B
類型 1TS015 1TS015 1TS015 1TS015
外觀尺寸 (LxW) (mm) 3.0mm×2.0mm 3.0mm×2.0mm 3.0mm×2.0mm 3.0mm×2.0mm
外觀尺寸 (H) (mm) 0.45±0.1mm 0.45±0.1mm 0.45±0.1mm 0.45±0.1mm
離安裝面高度 (mm) 0.45±0.1mm 0.45±0.1mm 0.45±0.1mm 0.45±0.1mm
操作方法 正壓型 正壓型 正壓型 正壓型
焊接對應 回流焊 回流焊 回流焊 回流焊
實裝型 表面安裝 表面安裝 表面安裝 表面安裝
額定 DC 12V/50mA DC 12V/50mA DC 12V/50mA DC 12V/50mA
接觸電阻  500mΩ max. 500mΩ max. 500mΩ max. 500mΩ max.
絕緣電阻 (MΩ以上/100V-DC) DC100V 60S  100MΩmin DC100V 60S  100MΩmin DC100V 60S  100MΩmin DC100V 60S  100MΩmin
耐電壓 AC250V(50~60HZ)60Smin AC250V(50~60HZ)60Smin AC250V(50~60HZ)60Smin AC250V(50~60HZ)60Smin
振動 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操縱力矩 160gf 180gf 220gf 240gf
行程種類 短行程 短行程 短行程 短行程
行程 (mm) 0.13±0.05mm 0.13±0.05mm 0.13±0.05mm 0.13±0.05mm
使用壽命 50萬次 50萬次 30萬次 30萬次
保護構造
使用溫度范圍 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
保存溫度范圍 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
包裝形式 模壓帶包裝 (盤卷包裝) 模壓帶包裝 (盤卷包裝) 模壓帶包裝 (盤卷包裝) 模壓帶包裝 (盤卷包裝)
最小包裝數量 10000PCS/盤 10000PCS/盤 10000PCS/盤 10000PCS/盤
包裝箱容量

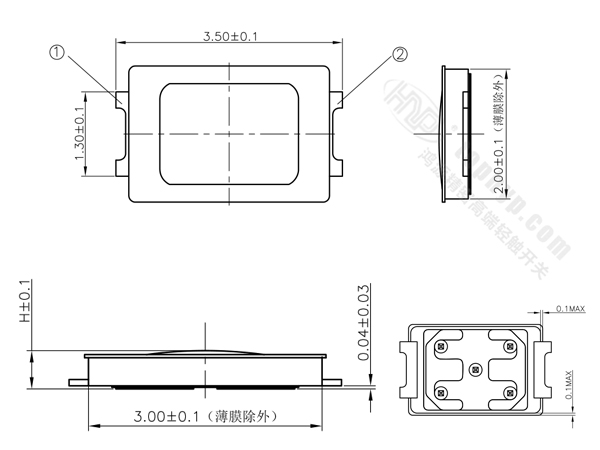

圖紙：

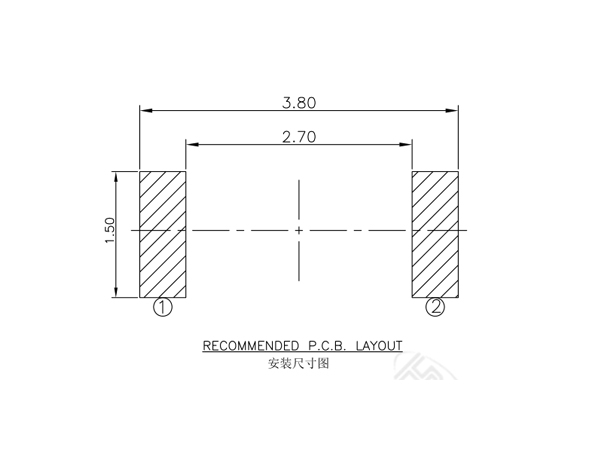

焊接尺寸圖：

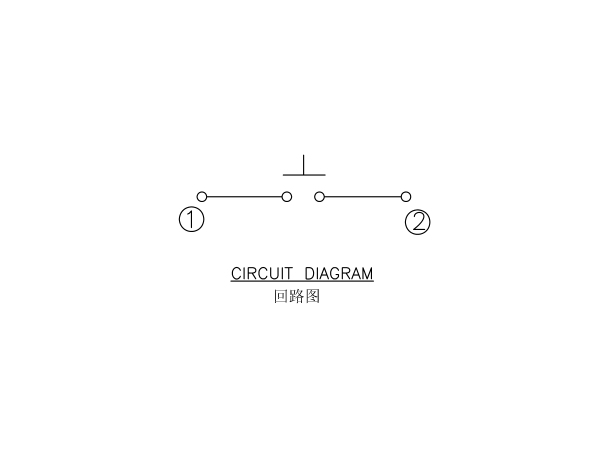

電路圖：
